وصف المنتجات
في التصنيع الحديث، يعد EDM للأسلاك عالية الدقة أمرًا ضروريًا لإنتاج مكونات معقدة ذات تفاوتات صارمة وتشطيب فائق للسطح. في شركة Taizhou Ouling CNC Equipment Co., Ltd.، نحن متخصصون في تقديم آلات EDM السلكية التي تجمع بين الدقة والاستقرار والتحكم الذكي، مما يضمن نتائج متسقة حتى في التطبيقات الصعبة.
تم تصميم أجهزتنا لتلبية متطلبات الصناعات التي يكون فيها مستوى الدقة وقابلية التكرار على مستوى الميكرون -أمرًا بالغ الأهمية.
ما الذي يحدد الأسلاك عالية الدقة EDM؟
لا يتم تحديد الدقة العالية في سلك EDM بعامل واحد. ويتطلب تكامل:
- هيكل الآلة مستقر
- نظام دقيق للتحكم في الحركة
- طاقة التفريغ متسقة
- معلمات المعالجة الذكية
يدمج الحل الذي نقدمه كل هذه العناصر لضمان أداء تصنيع عالي الدقة يمكن الاعتماد عليه وقابل للتكرار-.
الميزات الرئيسية لماكينة EDM للأسلاك عالية الدقة
-هيكل صب المعادن عالي الصلابة
نحن نستخدم مواد صب معدنية متقدمة بدلاً من الحديد الزهر التقليدي:
- تخميد اهتزاز فائق
- انخفاض التشوه الحراري
- تحسين استقرار الدقة على المدى الطويل-.
هذا الهيكل هو الأساس لتحقيق قطع EDM عالي الدقة.
01
نظام التحكم التكيفي الذكي
تم تطويره بالتعاون مع CAXA-CAM وخبراء أكاديميين:
- التعديل التلقائي للمعلمات الكهربائية
- التحكم في التفريغ المستقر للقطع الدقيق
- تقليل الأخطاء البشرية في الآلات الدقيقة
02
دقة متسقة عبر نطاق السماكة
تحافظ أجهزتنا على الدقة عند المعالجة:
- مكونات دقيقة رقيقة
- أجزاء متوسطة
- المواد السميكة من 40 ملم إلى 200 ملم
حتى في قطع العمل السميكة، تظل دقة الأبعاد ثابتة.
03
القدرة على الانتهاء من السطح السلس
- طاقة شرارة يمكن التحكم فيها من أجل قطع دقيق
- تقليل طبقة إعادة التشكيل وعيوب السطح
- مناسب للقوالب والمكونات-الراقية
04
تقليل نسبة كسر الأسلاك للعمل الدقيق
- ظروف القطع مستقرة
- تحسين شد السلك والتحكم في التغذية
- أداء موثوق به أثناء العمليات الدقيقة الطويلة
05
المزايا التقنية
|
ميزة |
ميزة |
|
هيئة صب المعادن |
صلابة عالية وامتصاص الاهتزازات |
|
نظام عالي التردد-قابل للتكيف |
تفريغ مستقر للدقة |
|
تكامل التحكم الذكي |
تقليل الخطأ اليدوي |
|
قدرة سمك واسعة |
الدقة عبر 40-200 ملم |
|
نظام حركة مستقر |
التكرار العالي |
تطبيقات EDM للأسلاك عالية الدقة
تُستخدم أجهزتنا على نطاق واسع في الصناعات التي تتطلب تفاوتات صارمة وتفاصيل دقيقة:
- تصنيع القوالب والقوالب الدقيقة
- مكونات الفضاء الجوي
- أجزاء الأجهزة الطبية
- الإلكترونيات والمكونات الدقيقة-.
- أجزاء الدقة للسيارات
لماذا تتطلب الدقة أكثر من السرعة؟
تركز العديد من الشركات المصنعة على السرعة، لكن ماكينة EDM للأسلاك عالية الدقة تتطلب ما يلي:
- بيئة التصنيع التي تسيطر عليها
- ديناميكيات الآلة المستقرة
- سلوك التفريغ الكهربائي موثوق
تم تصميم أجهزتنا لإعطاء الأولوية للدقة مع الحفاظ على الأداء الفعال، مما يضمن تلبية الأجزاء الخاصة بك لمعايير الجودة الصارمة.
لماذا تختار Ouling CNC
1. أنشئت في2010، مع خبرة واسعة في تصنيع EDM
2. معروف بأداء الآلة مستقر وموثوق
3. الابتكار المستمر مع الشركاء البرمجيات والأكاديميين
4.التركيز على حل تحديات التصنيع العالمية-الحقيقية
5. قدرة قوية فيالدقة + توازن الكفاءة
التعليمات
Q1: ما هو مستوى الدقة الذي يمكن أن يحققه جهاز EDM السلكي الخاص بك؟
تعتمد الدقة على التطبيق والإعداد، ولكن أجهزتنا مصممة للحصول على دقة عالية- وآلات قابلة للتكرار مناسبة للصناعات الدقيقة.
س2: هل يمكن الحفاظ على الدقة العالية للمواد السميكة؟
نعم. يضمن نظامنا التكيفي دقة متسقة للمواد التي يتراوح سمكها من 40 مم إلى 200 مم.
س 3: كيف يمكنك ضمان استقرار المعالجة؟
من خلال مزيج من هيكل الصب المعدني ونظام التحكم الذكي ومعلمات التفريغ المحسنة.
س4: هل الآلة مناسبة للأشكال المعقدة؟
نعم. يعتبر Wire EDM مثاليًا لقطع الأشكال الهندسية المعقدة، ويضمن نظامنا الدقة حتى في التصميمات المعقدة.
| قطع سلك واحد EDM | ||
| المواصفات الميكانيكية | DK7745 | |
| حجم طاولة العمل | 570*810 مللي متر | |
| حركة محور X/Y | 450*550 مللي متر | |
| حركة محور U/V | 60*60 مللي متر | |
| حركة المحور Z | 360 ملم | |
| الحد الأقصى لسمك قطعة العمل | 400 ملم | |
| الأعلى. وزن الشغل | 450 كجم | |
| وزن جسم الآلة | 1500 كجم | |
| مساحة أرضية جسم الآلة | 1600*1240*1400 مللي متر | |
| المعلمة التقنية | ||
| الأعلى. زاوية تفتق / سمك | ±6 درجة / ±15 درجة /±30 درجة /80 مم | |
| الأعلى. سرعة المعالجة | 150 مم²/دقيقة | |
| الأعلى. معدل تغذية الأسلاك | 1~11.4 م/ثانية (التردد قابل للتعديل) | |
| دقة تحديد المواقع | ± 0.03 مم | |
| دقة تحديد المواقع المتكررة | ± 0.005 مم | |
| دقة المعالجة المثلى | ± 0.006 مم | |
| خشونة السطح الأمثل | 2.5μm | |
| قطر سلك الموليبدينوم | 0.10 ~ 0.25 ملم | |

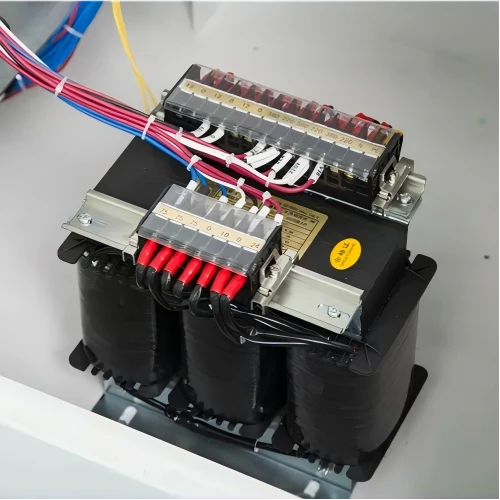

| مزود الطاقة | 3 مراحل/380 فولت/50 هرتز | |
| استهلاك الطاقة | 3 كيلو فولت أمبير | |
| التكوين القياسي | ||
| ربط المحور | محور XYUV متزامن | |
| دليل نوع السكك الحديدية | حاجز مقوى على شكل V- | |
| وضع محرك المحور XY | محرك السائر | |
| نظام التشحيم المركزي | يدوي / تلقائي | |
| سعة الخزان العازل | 40 L | |
| المراقب المالي | خزانة التحكم العمودية | |
| منصة البرمجيات | نافذة إكس بي | |
| نظام التحكم | تلقائي-قطع/ فوز-قطع/X8/HL | |
| عرض اللغة | الصينية/الإنجليزية/الروسية | |
| شاشة | شاشة ال سي دي 17 بوصة | |
| عرض القراءة الرقمية | محور XY DRO (5μm) | |
| تعليمات باستخدام الحاسب الآلي | رمز ISO القياسي | |
| نوع ناقل الحركة | يو اس بي/لان | |
